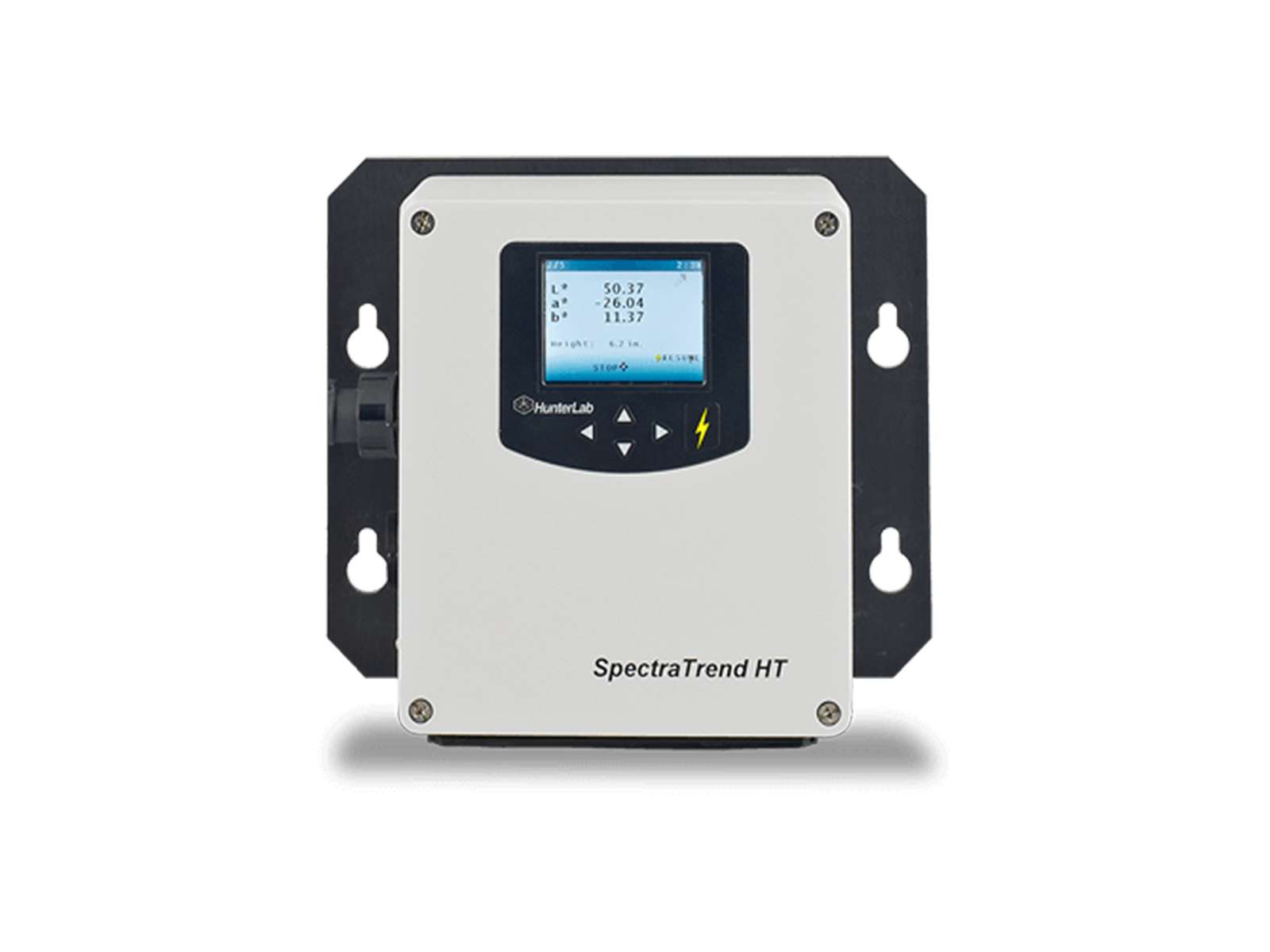

HunterLab  SpectraTrend HT (STHT)  在线色差仪-测色仪

HunterLab SpectraTrend HT (STHT) 在线色差仪-测色仪

SpectraTrend HT能同时以非接触式侦测颜色及物体高度,并结合多用途、简易性于一身。



实时过程颜色监测、非接触式颜色测量。


SpectraTrend HT支持实施当今的全面质量管理计划,如LQM、PAT、6 Sigma、DMAIC 和其他具有生产一致产品质量和减少浪费的共同目标的项目。利用SpectraTrend HT可促进对产品高度的持续监测,以加强企业内的良好生产规范(GMP),通过实时过程颜色监测减少颜色质量变化的风险和相关成本,并增强其质量保证方法的一致性和可预测性。


探索以下所有的附加功能和优势。


多样化的颜色测量及分析

SpectraTrend HT能同时以非接触式侦测颜色及物体高度,并结合多用途、简易性于一身。SpectraTrend HT符合LQM, PAT, 6-Sigma, DMAIC及其他主流品管规范,提供即时色彩变化,降低生产夜误差,避免物料浪费,保持品质稳定。

不断监察产品的高度并在企业内提升良好生产规范(GMPs);

实时检测以降低色差及所产生的额外成本;

提高质检的一致性及可预测性。

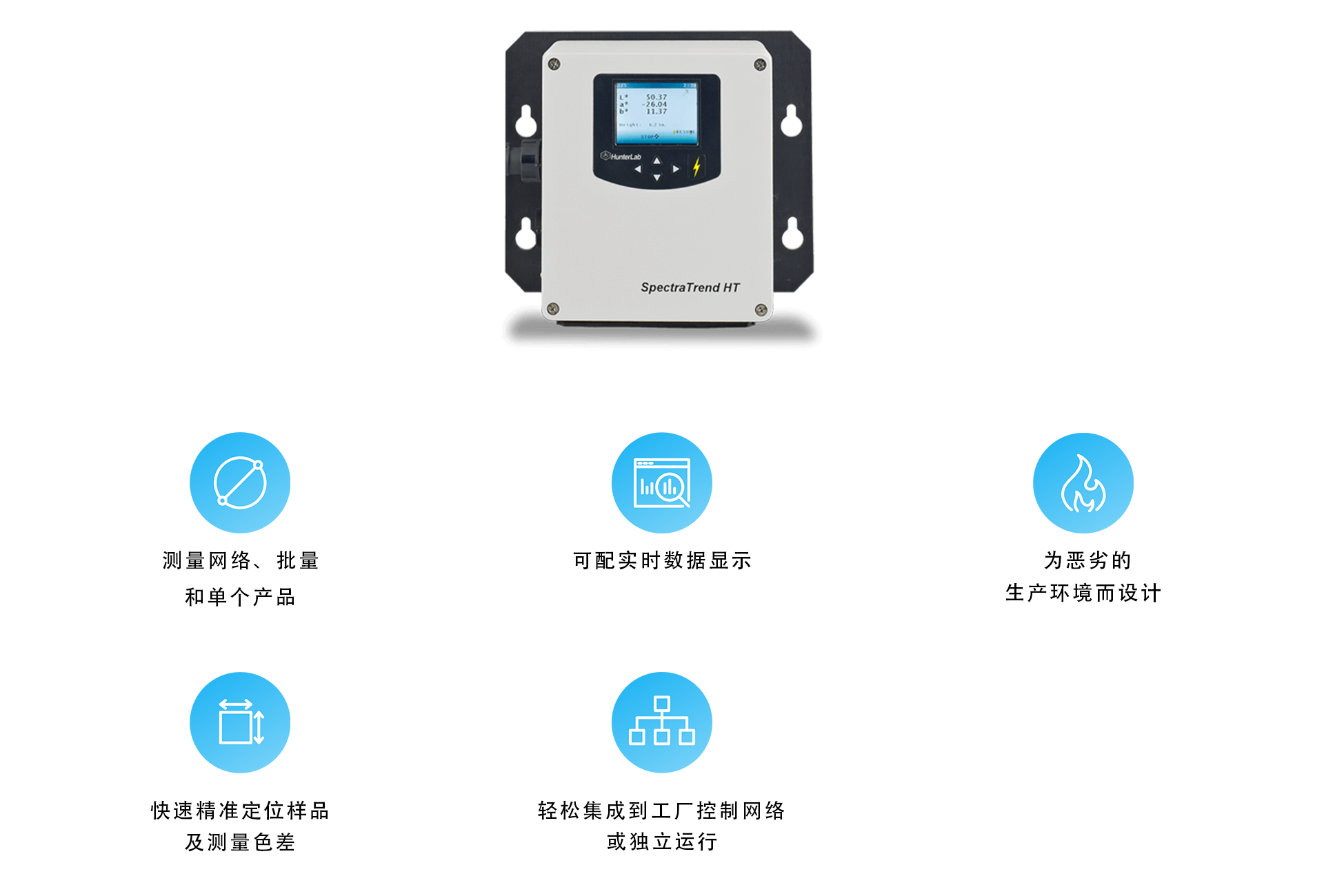

产品特色

多用途 速度 耐用

能同时侦测颜色及物件高度

高速侦测物体色彩的同时,结合样品探测器,分辨物件的颜色及高度

非接触式的设计,以每秒5次高速测量,可以快速的提供颜色及高度测量,并可应用在任何相同或不同类别的样品中。高度补偿及修正样品表面、或在不规则输送速度下测值。

显示屏大,容易阅读及操作

外壳具备NEMA 4/IP56防护等级


产品效能

实验室级非接触测量

非接触式测量

LED光源,提供均匀稳定可见光谱,寿命长

10nm带宽

侦察距离可达4英寸(100mm)

设自动补偿物件因高度差异、或位置不同所造成的色彩误差

多台仪器之间读数一致性及重复性

简易有弹性

标配以太网接口,简化了安装及沟通,使多个感应器可以连接至网络上任何电脑

不需COM端口配置或受电缆距离的限制

可连接PLC设备

HunterLab EasyMatch QC 软件可轻易连接网络


用户界面

EasyMatch QC 软件

显示每个测量的颜色及产品高度,并指示通过/不通过

多种配置的数据显示为你提供多种资讯(颜色数据表格、趋势图、光谱数据、光谱图、频谱图等)

订制的工作报告文档可提供摘要或详细数据

可根据需要订制数据存储及显示的范本

在颜色标准下设定自动容差

可因应用户群的特定的职能,设定使用权限

可自动将数据输出至Microsoft Excel格式


智慧型物件高度侦测

可了解样品准确高度

可限制在样品存在时才测量

可限制样品在理想高度中测量

可忽略样品的背景色,如输送带或样品碟,只测量样品颜色

自动依远近作颜色补偿


亨特立的优势

HunterLab一直专注于研发颜色测量技术,本公司拥有60多年的经验及智慧,SpectraTrend HT就是在这基础上钻研出来的。

HunterLab从各种仪器、软件、技术支持以及培训,为用户提供完备的解决方案。



应用于

薯片 挤出塑料件 肉饼 球状 谷类 装饰材料 包子 纸张 曲奇 烘培食品 布 金属 肉卷 零食 塑料组件 面包 杏仁 乙烯基 饼干 冷冻食物


  • 测量原理:

    双光束分光测色仪

    几何结构:

    0°/ 30°定向型

    测量孔径:

    25.4 mm(1 in)(离传感器窗口3.5 in)

    镜面反射:

    去除

  • 分光计:

    密封光学;256个二极管阵列;高分辨率凹面全息光栅

    高度分辨率:

    1 mm 或0.1 in

    测试范围:

    65 mm - 115 mm (2.5 in. - 4.5 in.)

    仪器间一致性:

    ΔE*< 0.30 CIE L*a*b* (Avg) on BCRA II Tile Set

    ΔE*< 0.50 CIE L*a*b* (Max) on BCRA II Tile Set

    仪器重复性:

    ΔE*< 0.05 (Max)/0.03 (Avg) CIE L*a*b* 在 白板上(20次读数)

  • 光谱范围:

    400 nm - 700 nm

    光谱分辨率:

    < 3 nm

    有效带宽:

    10 nm 等效三角形

    报告间隔:

    10 nm

    光度范围:

    0 到 150 %

    光源:

    全光谱LED (冷光源,节能)

    测量时闪光:

    5-6 flash

    灯寿命:

    5年

    测量间隔:

    3 秒

  • 视图:

    Color Data, Color Difference Data, Tristimulus Color Plot, Spectral Data,

    Spectral Difference Data, Spectral Plot, Spectral Difference Plot

    其他特征:

    通过/失败,多次平均,搜索相关的标准

    光源:

    A, C, D50, D55, D65, D75, F2, F7, F11

    观察者角度:

    2° 和 10°

    色度标尺:

    CIE L*a*b*, Hunter Lab, CIE L*C*h, CIE Yxy, CIE XYZ

    总色差:

    ΔE*, ΔE, ΔC, ΔE CMC

    指数和指标:

    E313 Whiteness Index, Tint, E313 Yellowness Index, D1925 Yellowness

    Index, Y Brightness, Z%, 457 nm Brightness, Baking Contrast Units,

    Colorant Strength (Average and Single Wavelength), Gray Change,

    Gray Stain, dc*, dc, Metamerism Index, Shade Number

  • 数据存储:

    As Standard - 250 spectral or tristimulus with Pass/Fail tolerances as Working, Physical, Numeric and Hitch

    接口:

    LCDEthernet (RJ45)

    电源:

    100 到240 VAC, 47到 63 Hz

    语言:

    中文,英文,法文,德文,意大利文,日文,西班牙文

  • 传感器尺寸:

    高度:24 厘米(9.3 英寸)

    宽度:20 厘米(7.8 英寸)

    深度:11 厘米(4.3 英寸)

    重量(含校准盒):12.78 磅(5.79 千克)

    重量(不含校准盒):11.14 磅(5.05 千克)

    电源箱尺寸:

    高度:25.4 厘米(10 英寸)

    宽度:20.3 厘米(8 英寸)

    深度:16.5 厘米(6.5 英寸)

    重量:12.74 磅(5.78 千克)

    显示:

    7.1 厘米 x 5.4 厘米(2.8 英寸 x 2.1 英寸)LCD背光液晶显示器

    工作环境:

    10° 至 50°C(32° 至 122° F),10% 至 90% 相对湿度,无冷凝

    存储环境:

    -20° 至 65°C(-5° 至 150° F),10% 至 90% 相对湿度,无冷凝

    标配内容:

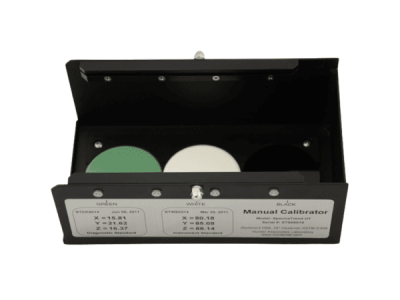

    校正白板;可追踪证书;黑玻璃

    检验绿板;校准盒;20米网线

    10米电源线;适配器

    SpectraTrend HT 操作手册
