ASTM D1003

ASTM D1003-透明塑料雾度和透光率标准测试法

意义和用途

4.1 当光线穿过薄膜或薄片材料时，会产生散射，透过材料观察物体时会产生朦胧或烟雾状的光场。另一种效果是眩光，如汽车挡风玻璃在阳光下行驶时产生的眩光。

4.2 虽然雾度测量最常用的方法是使用雾度计，但也可以使用分光光度计，但必须符合第 5 节中的几何和光谱要求。使用分光光度计测量塑料的雾度可以为雾度的来源提供有价值的诊断数据，4 程序 B 专门介绍了分光光度计的使用。

4.2.1 程序 A（雾度计）的测试值通常比程序 B（分光光度计）的测试值稍高，变化也较 小。

4.3 将透明试样放在离积分球入口一定距离的地方，可获得正常的透光率。但是，当试样模糊时，必须将试样放在积分球入口处来测量总半球透光率。根据试样的光学特性，测得的总半球透光率会大于常规透光率。采用这种测试方法时，必须将试样放在球体的入口处，才能测量雾度和总半球透光率。

4.4 避免材料表面或内部出现非材料特性的异质缺陷，可获得代表材料的雾度数据。

4.5 雾度和透光率数据对质量控制和规格说明特别有用。

4.6 在使用本测试方法之前，应参考被测材料的规格说明。材料规格书中涉及的试样制备、调整、尺寸或测试参数或其组合，优先于本测试方法中提及的参数。如果没有材料规格，则适用默认条件。

HunterLab 积分球型仪器是否符合 ASTM D1003 标准？

是的符合，但请注意 ASTM 1003 方法中引用了两种不同的认可仪器几何尺寸。

仪器雾度测量的行业参考方法是 ASTM D1003 透明塑料雾度和透光率标准测试法。  该方法是根据原始雾度计的设计而编写的，其几何形状为 0°/漫射球，端口直径为 30 毫米，并定义了收集角。

我们采用 CIE d/8° 几何结构的球形仪器在测量相对透过率雾度时，与符合 ASTM D1003 程序 A 的雾度计非常接近，并符合 ASTM D1003 第 8 节程序 B 分光光度计的要求。

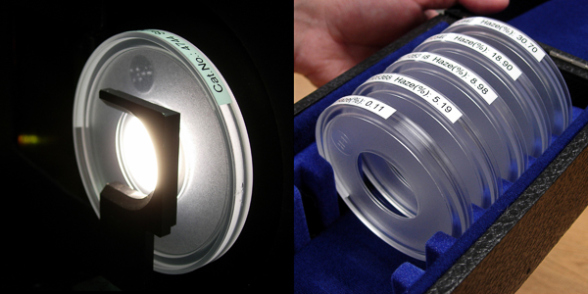

我们的比色分光光度计和雾度计都具有球形几何结构，但它们并不完全相同，设计时也没有考虑到这一点。如 ASTM D1003 程序 B 表 4 所示，符合要求的球形仪器（如 HunterLab 的仪器）在低清晰度端与原始 Hazemeter 非常一致，在 Haze% = 30 水平时会逐渐偏差至约 2.5 个单位。

HunterLab 球形分光光度计采用 CIE d/8° 球形几何结构，用于测量颜色。除了透射率中的相对雾度%和 Y 总值外，它们还能测量产品颜色（L*、a*、b*、色差、黄度指数、Y 透射率、透射率中的白度指数以及包括和不包括镜面反射率的反射率）。

在许多应用中，透明的固体或液体必须 "透明无色"，而 HunterLab 球形分光光度计只需一次测量即可对两者进行量化。
